Свойства и применение перфорированного профлиста

Перфорированный профлист — это профилированный металлический лист с отверстиями, которые пробивают до или после формовки. Сочетание перфорации и гофры обеспечивает жесткость, вентиляцию и частичное светопропускание, что позволяет использовать материал в фасадных системах, ограждениях и шумозащитных экранах.

Что такое перфорированный профлист

Перфорация превращает обычный профнастил в материал с управляемой проницаемостью. Отверстия снижают массу, уменьшают ветровую нагрузку и создают декоративный эффект. Профиль сохраняет способность сопротивляться изгибу благодаря гофрам.

Отличие от сплошного профнастила

Сплошной профлист полностью блокирует воздух, свет и влагу. Перфорированный пропускает воздух и частично свет, поэтому применяется там, где нужна вентиляция или затенение. При этом снижается защита от косого дождя и улучшается звукопоглощение при установке дополнительного слоя изолятора.

Технология перфорации и профилирования

В промышленности чаще используют листы с отверстиями, вырубленными до профилирования. Такой способ позволяет штамповать перфорацию на плоском материале и затем гнуть гофры без смещения отверстий. Перфорация готового профиля выполняется реже из-за сложности позиционирования и риска деформации гофры.

Виды перфорации и материалы изготовления

Формы отверстий и схемы их размещения

Форма отверстий влияет на светопропускание, вентиляцию и внешний вид. Круглые отверстия дают равномерный рассеянный свет, щелевые — направленный поток воздуха, а прямоугольные и ромбовидные используются для декоративных фасадов.

• Круглые: диаметр 3–12 мм, шаг 5–20 мм
• Щелевые: ширина 2–5 мм, длина 20–60 мм
• Квадратные и ромбовидные: размер 6–20 мм

Схема размещения бывает рядной или шахматной. Шахматный порядок увеличивает прочность перемычек между отверстиями и чаще встречается в фасадных кассетах.

Марки металла и защитные покрытия

Основа — холоднокатаная сталь толщиной 0,4–1,5 мм. В качестве защиты используется горячее цинкование (140–275 г/м²). Сверху наносят полимерное покрытие: полиэстер (толщина 25 мкм), пурал (50 мкм) или ПВДФ (27 мкм). Алюминиевые листы легче стальных и не требуют дополнительной антикоррозионной защиты.

Технические характеристики и их расчет

Процент открытой площади и светопропускание

Процент открытой площади вычисляют как отношение суммарной площади отверстий к общей площади листа. Для типовых материалов этот показатель составляет 10–40%. При 30% открытой площади светопропускание снижается примерно на половину из-за рассеивания и толщины металла.

1. Определить площадь одного отверстия
2. Умножить на число отверстий
3. Разделить на площадь листа
4. Перевести в проценты

Влияние отверстий на прочность и жесткость

Несущая способность падает пропорционально проценту удаленного материала. Например, перфорация 30% ослабляет лист примерно на треть. Компенсация достигается увеличением высоты гофры. Профиль Н60 с отверстиями сохраняет больше жесткости, чем профиль С20 при том же проценте открытой площади.

Применение перфорированного профлиста

Фасадные системы и солнцезащита

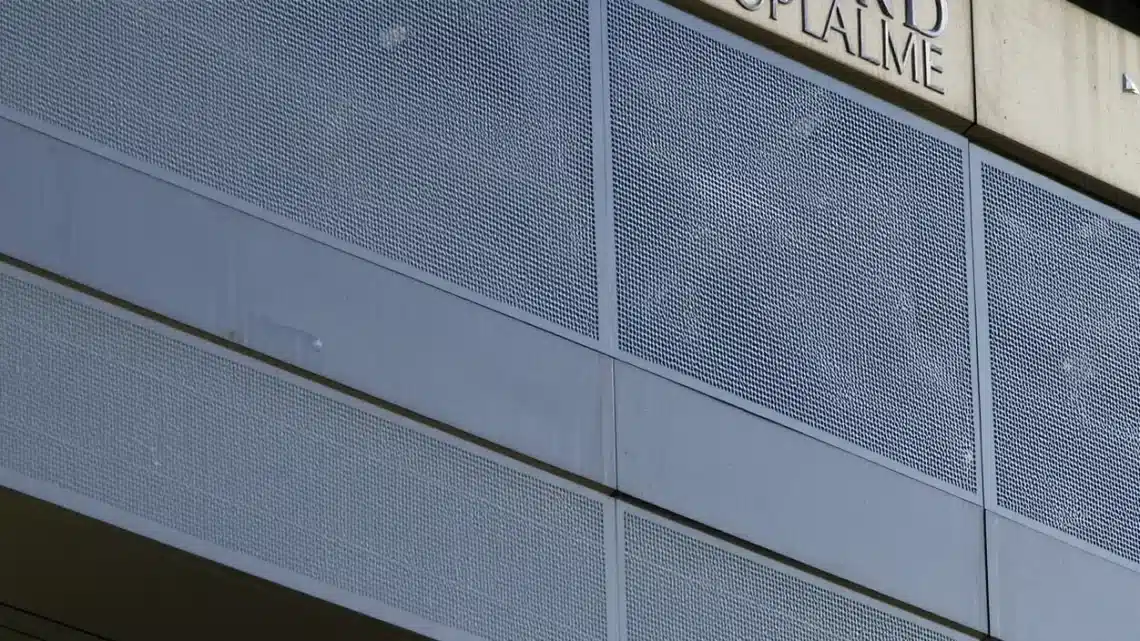

В вентилируемых фасадах перфорированные листы монтируют с зазором 40–100 мм. Поток воздуха проходит сквозь отверстия и удаляет влагу из утеплителя. Солнцезащитные экраны из перфорированного профлиста снижают нагрев остекления, сохраняя панорамный вид.

Ограждения и шумозащитные экраны

Заборы с перфорацией испытывают меньшую ветровую нагрузку по сравнению со сплошными. Шумозащитные экраны представляют собой двухслойную конструкцию: перфорированный лист с открытой площадью не менее 20% и звукопоглощающий слой из минеральной ваты толщиной 100–150 мм.

Ограничения и правила монтажа

Защита от осадков и ветровая нагрузка

Перфорированный профлист не предназначен для кровли. Отверстия пропускают воду, поэтому при наружном применении необходима гидроизоляционная подложка. Высокая открытость увеличивает риск вибрации кромок. В регионах с сильными ветрами выбирают меньший процент перфорации или усиливают обрешетку.

Крепление листов и обрешетка

Листы фиксируют кровельными саморезами с уплотнительной прокладкой из EPDM. Шаг крепления — 500–700 мм. Обрешетку располагают с шагом 400–600 мм, при высоте гофры менее 20 мм шаг уменьшают. Нахлест соседних листов — одна волна.

Критерии выбора для проектирования

Сочетание параметров перфорации и профиля

Для фасадных панелей подходит профиль высотой 20–30 мм, сталь 0,5–0,7 мм, перфорация 20–30%. Для несущих ограждений требуются листы высотой 40–60 мм и толщиной от 1,0 мм. Алюминий применяют в прибрежных зонах.

Подготовка спецификации

В спецификацию включают: толщину стали, массу цинка, тип полимерного покрытия, марку профиля (С20, С40, Н60), размер листа, диаметр и шаг отверстий, процент открытой площади. Дополнительно указывают способ монтажа и шаг обрешетки.
